Вузол редукційний шахтний ВРШ - 150

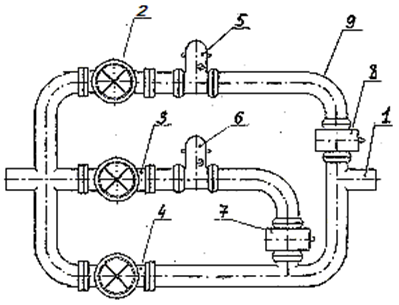

1, 9 - труба ДУ 150; 2, 3, 4 - Засувка ЗПС-150; 5, 6 - Редукційний клапан шахтний РКШ -150; 7, 8 - Запірний клапан конічний ЗКК-150

1.ЗАГАЛЬНІ ВІДОМОСТІ

Вузол редукційний шахтний ВРШ призначений для пониження тиску води в підземних шахтних пожежно-зрошувальних трубопроводах. Регулюючий орган - плунжерного типу. Матеріал основних деталей: корпус зварної конструкції - сталь; мембрани - кислото-щелочестойкая гума; робочі елементи вузла редукування - нержавіюча сталь. Від інших редукційних пристроїв УРШ відрізняється підвищеною пропускною здатністю. Вихідний тиск редукційного пристрою не залежить від вхідного тиску і зміни витрати води в трубопроводі.

Великий термін служби і надійність роботи досягається за рахунок виготовлення основних деталей з високоміцних нержавіючих сталей. У складі вузла використовуються засувки ЗПС - 150/100. Пристрій редукційний шахтний УРШ-150 повинно мати вхідну засувку і зворотний клапан. Перед редукційним клапаном РКШ-150 повинно бути встановлено фільтруючий пристрій з діаметром вічка не більше 0,5мм.

Наше підприємство є інтелектуальним власником даної розробки. За час експлуатації редукційний пристрій УРШ зарекомендувало себе надійним, простим в обслуговуванні і зручним в експлуатації.

Кліматичне виконання виробу - категорії 5 по ГОСТ 15150-69.

Редукційні пристрої УРШ - 150 успішно експлуатуються на ДП «Краснодонвугілля», ДП «Павлоградвугілля», шахті «Червоноармійська-Західна № 1», шахті «Краснолиманська» і т.д.

2. ТЕХНІЧНА ХАРАКТЕРИСТИКА
